产品特色介绍

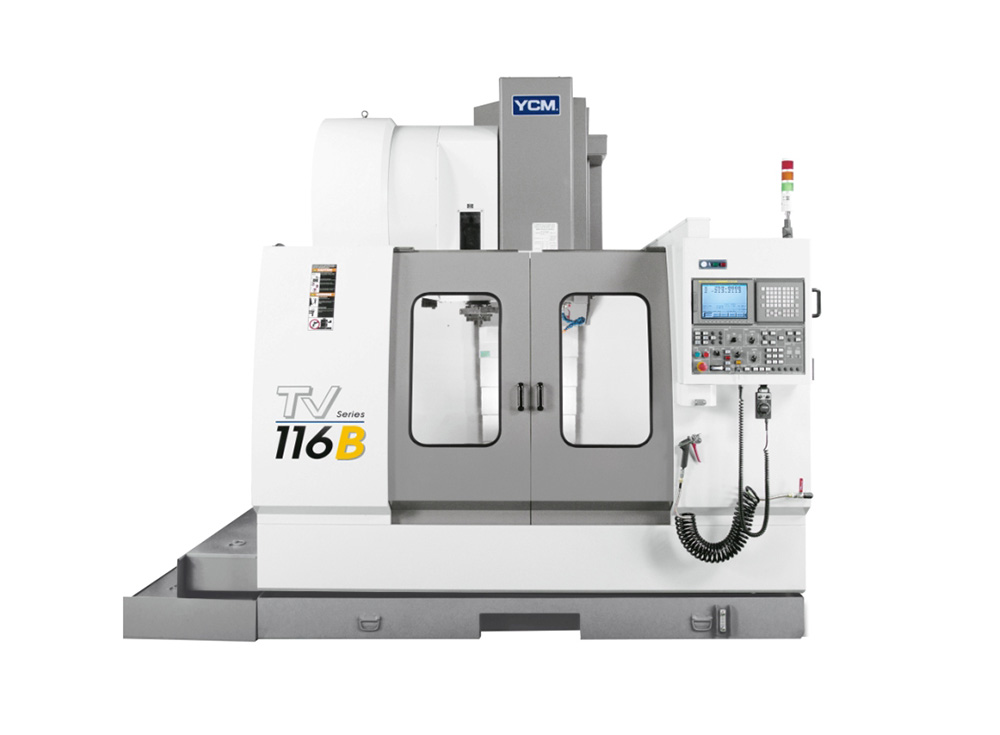

TV系列立式综合加工机
是专为高效率加工需求的产业所设计开发的专利结构工具机产品；广泛适用于大量生产之汽机车零件生产、航太及资讯电子产业之零组件加工，以及各类精密模具加工之生产。
产品规格表
产品型号 | 单位 | TV116B | TV146A | TV146B |
工作台尺寸 | mm | 1200x600 | 1500x600 | 1500x600 |
X轴 | mm | 1100 | 1400 | 1400 |
Y轴 | mm | 600 | 620 | 620 |
Z轴 | mm | 630 | 630 | 630 |
主轴转速 | rpm | 6000(10000) | 8000(10000) | 6000(10000) |
主轴端孔斜度 | - | BT50(BBT50) | BT40 | BT50 |
最大主轴功率 | kW | 18.5(22) | 11(15) | 18.5(22) |
刀具数量 | T | 24(32/40) | 20(24/30) | 24(32/40) |
机器重量 | kg | 11200 | 12000 | 12300 |
配件
标准配件 | 选择配件 |
工具箱 | 主轴中心出油 |
工作灯 | 地基螺栓 |
警示灯 | 油雾切削装置 |
机台清洗喷枪 | 油路刀杆功能 |
切削液系统 | 铁屑输送机 |
切削吹屑装置 | 工件量测系统 |
主轴吹屑装置 | 电气箱热交换器（冷媒式） |
主轴空气轴封 | 光学尺 |
中央自动润滑系统 | 自动门 |
油水分离机 | 旋转工作台（第四轴） |
水平调整块及螺丝 | 自动刀具长度量测器 |
天井冲屑 | 自动断电系统（NSV102A、NSV102AM） |
自动断电系统（NSV66A） | 螺旋式动力卷屑装置（双螺旋）（NSV102A、NSV102AM） |
电气箱热交换器（热管式） | 油压系统 |
机械、电气、操作说明书 | 油雾收集装置 |
刚性攻牙 | CE |
滑道护盖（X/Y/Z） | STC Plus |
安全门 | 纸带过滤装置 |
主轴温度控制系统 | 远心分离机 |
大流量切削液泵浦 | 控制系统：MXP-200FC |
全密闭式防护板金（加上盖） | |
环状冲屑 | |
螺旋式动力卷屑装置（双螺旋）（NSV66A） | |
喷枪吹屑 | |
自动换刀系统（ATC） | |
控制系统：MXP-200FB |
