NTV系列
产品特色介绍

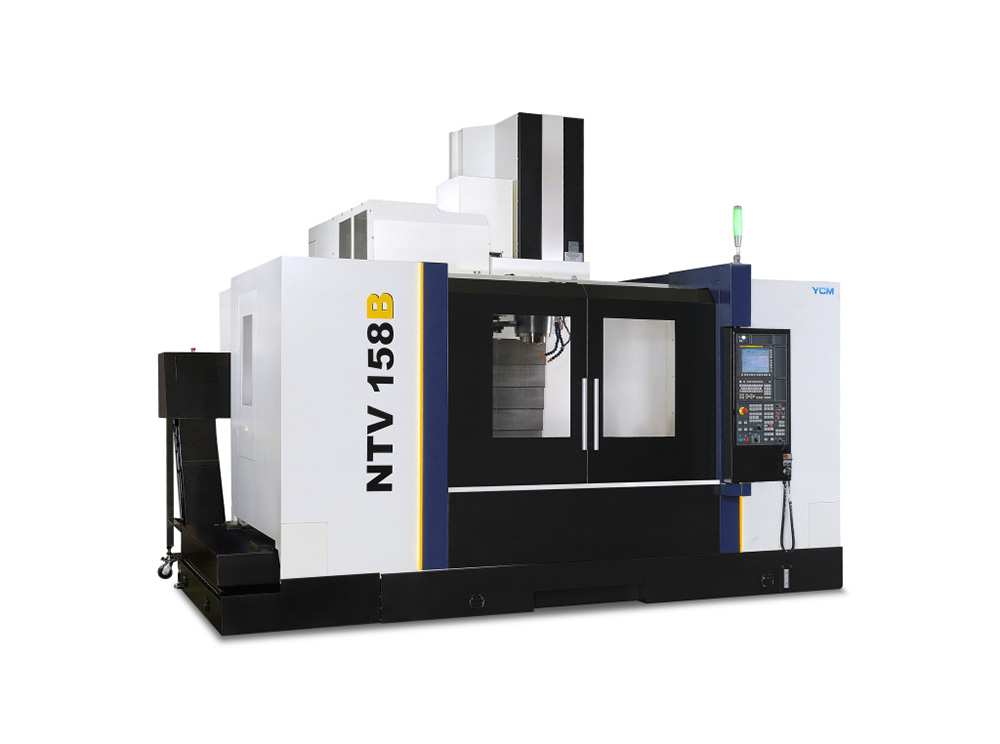

NTV系列立式综合加工机
是专为高精密大型具加工及零件加工需求所开发的机种,在高精度、高效率加工方面,具有极佳表现。
产品规格表
产品型号 |
单位 |
NTV158A |
NTV158B |
工作台尺寸 |
mm |
1650x760 |
1650x760 |
X轴 |
mm |
1530 |
1530 |
Y轴 |
mm |
762 |
762 |
Z轴 |
mm |
700 |
700 |
主轴转速 |
rpm |
12000(15000) |
10000(15000) |
主轴端孔斜度 |
- |
BBT40 |
BBT50(HSK-A100 for 15000rpm |
最大主轴功率 |
kW |
22 |
22(30) |
刀具数量 |
T |
20(30/40) |
24(32/40) |
机器重量 |
kg |
14170 |
15500 |
配件
标准配件 |
选择配件 |
工具箱 |
喷枪吹屑(NTV158B) |
石英工作灯 |
CE |
警示灯 |
自动门 |
机台清洗喷枪 |
光学尺 |
切削吹屑装置 |
地基螺丝 |
主轴空气轴封 |
油雾收集装置 |
主轴吹屑装置 |
铁屑输送机 |
中央自动润滑系统 |
冷媒式电气箱热交换器 |
切削液系统 |
第四轴旋转工作台 |
油水分离机 |
主轴中心出油系列 |
滑道护盖(X、Y、Z) |
工件量测系列(RENISHAW_OMP60) |
水平调整块及螺丝 |
自动刀具长度量测器(METROL_T24E-04-08) |
机械、电气、操作说明书 |
油路刀杆功能(NTV158B) |
电气箱热交换器(热管式) |
|
双螺旋式动力卷屑装置(X轴) |
|
喷枪吹屑(NTV158A) |
|
安全门 |
|
全密闭式防护板金(上盖) |
|
地基螺丝(NTV158B) |
|
主轴油温控制系列 |
|
大流量切削液系列 |
|
环状冲水 |
