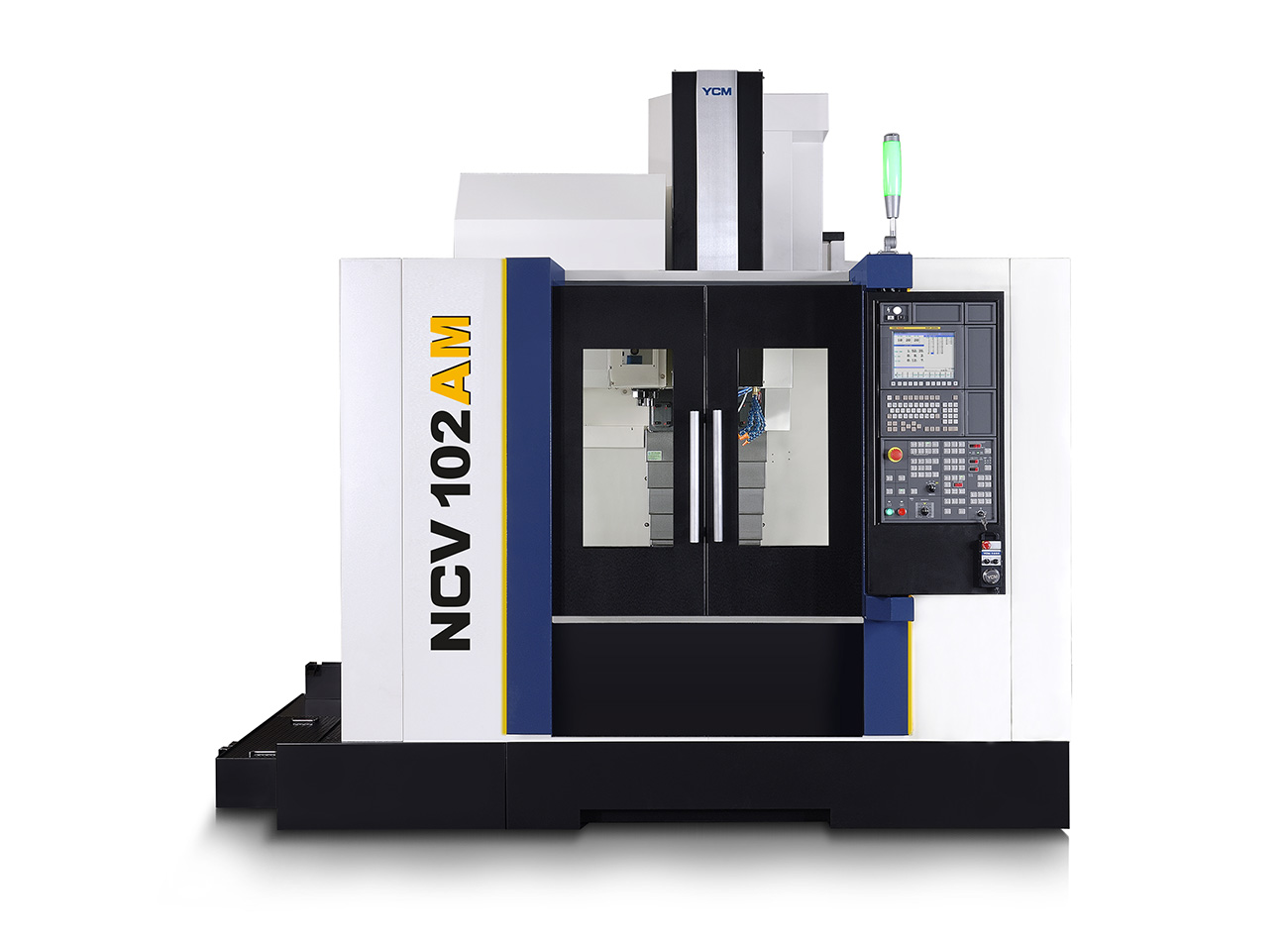

永进机械NCV系列是专为精密模具及高生产力加工产业所设计开发的全新工具机产品。广泛适用于大量生产的汽机车零件、电子零件与各类精密模具如汽车、机械、电子产业等....所量身打造的高性价比产品。
产品规格表
产品型号 | 单位 | NCV102A(FANUC) | NCV102AM | NCV56A |
工作台尺寸 | mm | 1120x520 | 1120x520 | 720x420 |
X轴 | mm | 1020 | 1020 | 560 |
Y轴 | mm | 520 | 520 | 410 |
Z轴 | mm | 540 | 540 | 450 |
主轴转速 | rpm | MXP-200FA:12000/ MXP-100FA:10000 | 12000 | 12000 |
主轴端孔斜度 | - | BBT40 | BBT40 | BBT40 |
最大主轴功率 | kW | MXP-200FA : 11 (18.5) / MXP- 100FA : 15(15 ) | 18.5 | 11(18.5) |
刀具数量 | T | 24(30) | 24 | 20 |
机器重量 | kg | 5350 | 5350 | 3000 |
配件
标准配件 | 选择配件 |
工具箱 | 地基螺栓 |
警示灯 | 三轴光栅尺 |
水平调整块及螺丝 | 主轴油温控制系统（NCV102A/NCV56A） |
主轴吹屑装置 | 油雾切削装置 |
主轴空气轴封 | 油雾收集装置 |
切削吹屑装置 | 三螺旋炮管形式-直炮管 |
主轴油温控制系统（NCV102AM） | 中央自动润滑系统（NCV56A） |
自动断电系统 | 铁屑输送机（链板式/刮板式） |
大流量切削泵浦 | 底座冲屑装置（NCV102A/NCV56A） |
容积式轴向润滑 | 天井吹屑（NCV102A/NCV56A） |
天井吹屑（NCV102AM） | 第四轴旋转工作台（NCV102A/ NCV102AM） |
中央自动润滑系统（NCV102A/ NCV102AM） | 自动门 |
螺旋卷屑装置（三螺旋） | 自动工件量测系统 |
三螺旋炮管形式-30度炮管 | 自动刀具长度量测系统 |
喷枪吹屑 | 机身加高250mm |
机台清洗喷枪 | 控制器：MXP100FA（NCV102A） |
油水分离装置 | 控制器：SIEMENS828D（NCV102AM） |
电器箱热交换器（热管式） | |
安全门 | |
全密闭式防护板金 | |
三轴滑道护盖 | |
控制系统：MXP-200FB | |
机械、电气及操作说明书 |
