高性能五轴同步加工
▲搭配海德汉iTNC530控制器，满足各种复杂加工之需求。
▲刀具中心点管理(TCPM)及动态防碰撞监视(DCM)。
YCM自製4/5轴分度盘
▲使用YCM自製4/5轴分度盘,有效提升精度及加工稳定度。
▲工作台直径380mm ，载重250kg，提供宽广工件使用。
高刚性结构设计
▲全行程採高刚性滚珠螺杆直结预拉设计，提供完美定位精度及切削刚性。
▲严选THK 线性滑轨。
同规格机型，佔地面积最小

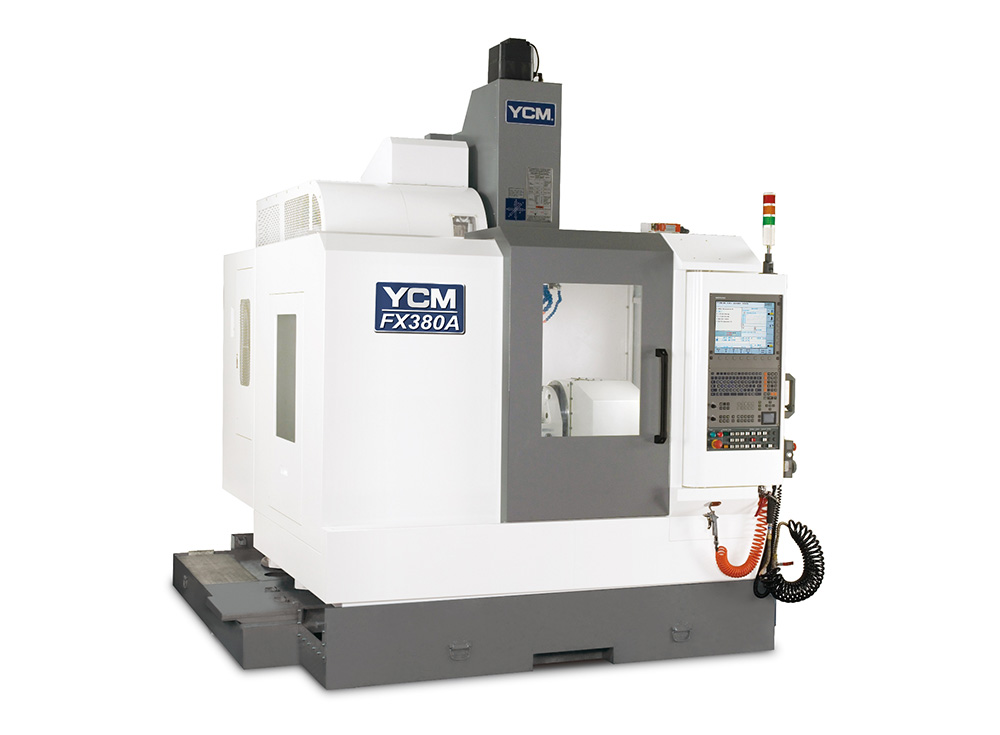

▲FX380A与市面上同规格机型相较，为佔地面积最小的五轴立式综合加工机。
▲机台宽2,210mm，长2,685mm。
60把刀伺服马达驱动(选择)
▲搭配自动刀库防屑板金设计。
▲可依需求选择标准的40把刀或扩充至60把刀。
产品规格表
产品型号 | 单位 | FX380A |
工作台/T型槽尺寸 | mm | Φ380/12Radial |
X轴 | mm | 700 |
Y轴 | mm | 520 |
Z轴 | mm | 480 |
主轴转速 | rpm | 12000（15000） |
主轴端孔斜度 | - | BBT40 |
最大主轴功率 | kW | 22.5 |
A轴范围 | 150º(+30º/-120º) | |
C轴范围 | 360º | |
A/C轴回转速度 | Rev/min | 33.3 |
A/C轴分割精度 | sec | 50/20 |
A/C轴重复定位精度 | sec | ±3/±2 |
刀具数量 | T | 30（40/60） |
机器重量 | kg | 6210 |
产品配件
标准配件 | 选择配件 |
工具箱 | CE |
工作灯 | 地基螺栓 |
警示灯 | 铁屑输送机 |
清洗喷枪 | 主轴中心出油 |
滑道护盖（X/Y/Z） | A/C轴角度编码器 |
主轴空气轴封 | 油雾切削装置 |
主轴吹屑装置 | 油路刀杆功能 |
切削吹屑装置 | 电气箱热交换器（冷媒式） |
中央自动润滑系统 | 工件量测系统 |
全密闭式防护板金（加上盖） | 底座冲屑系统 |
水平调整块及螺丝 | 大流量切削液泵浦 |
电气箱热交换器（热管式） | 自动刀具长度量测器 |
机械、电气及操作说明书 | |
控制系统：HEIDENHAIN Itnc-530 | |
主轴油温控制系统 | |
切削液系统 | |
油压系统 | |
安全门 |
