特  征

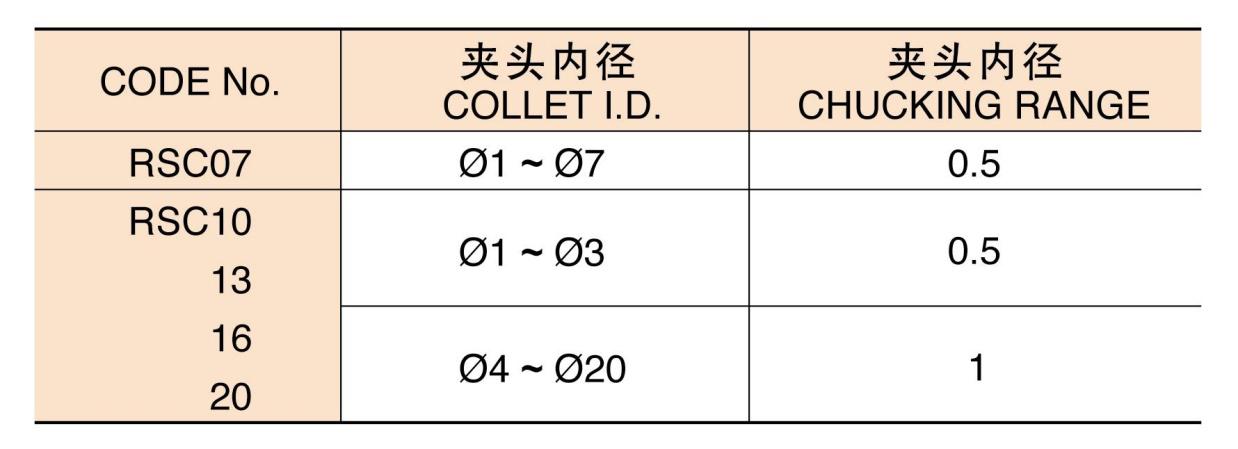

适应各种小直径加工的要求(最小夹紧直径为0.5mm)

高精度CR筒夹

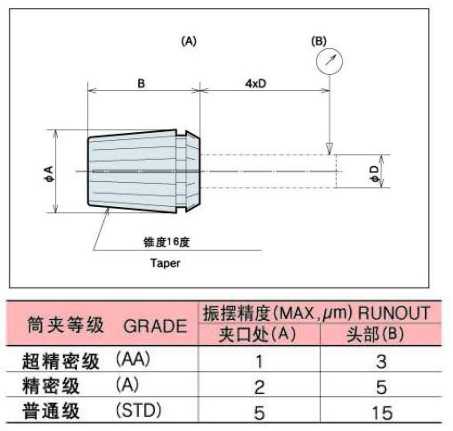

①使用超精密套筒夹头，精度高达微米。
  精密套筒夹头使用特别的淬火材料，变形小，
  耐磨性高。保证高精度和高耐久性。

双锥面夹套(ダブルテーパコレット)

CR夹套双锥面的形状使其具有很高夹持力

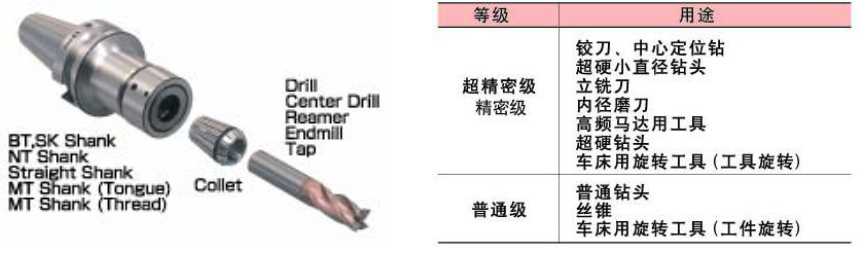

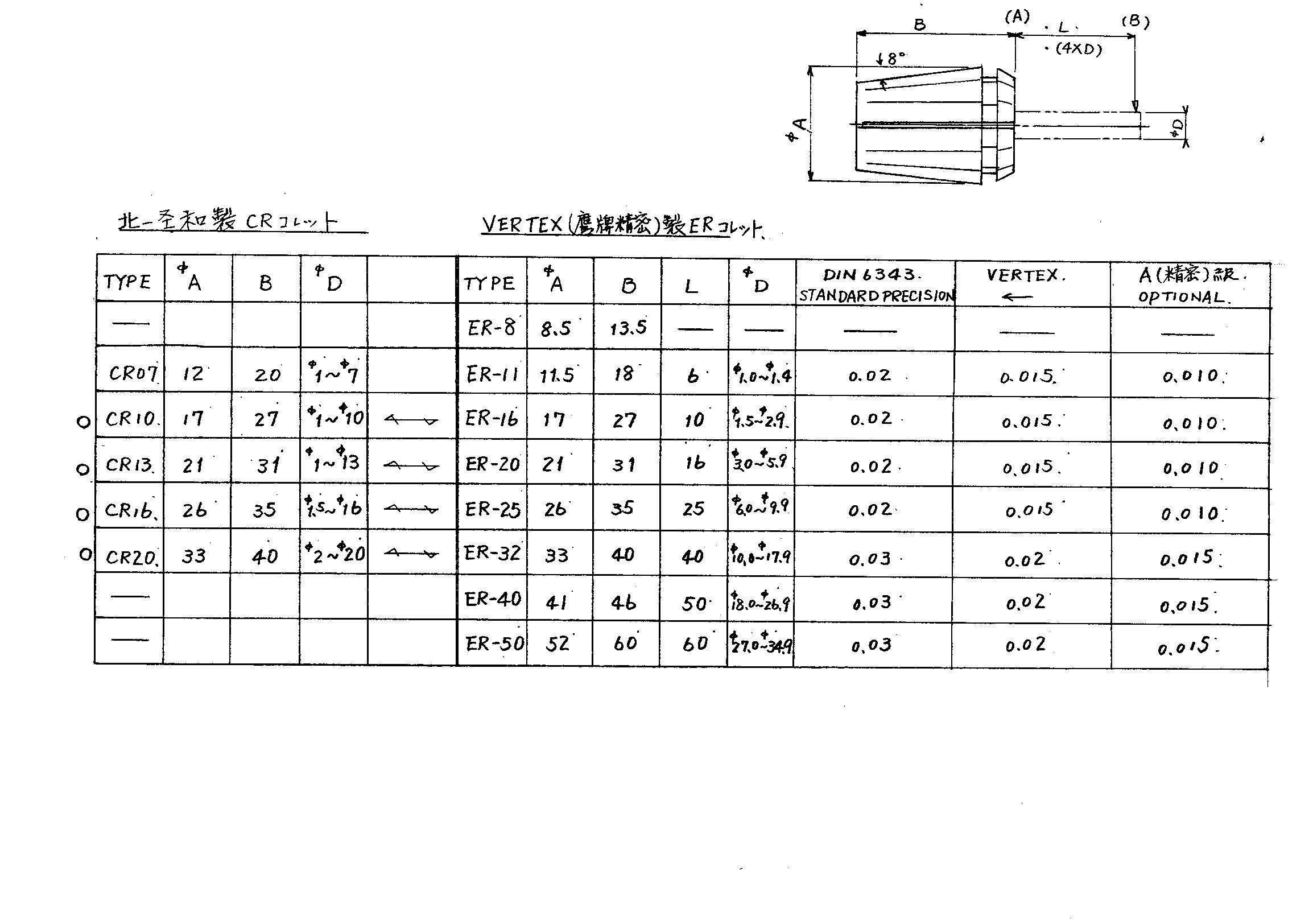

CR筒夹和ER筒夹

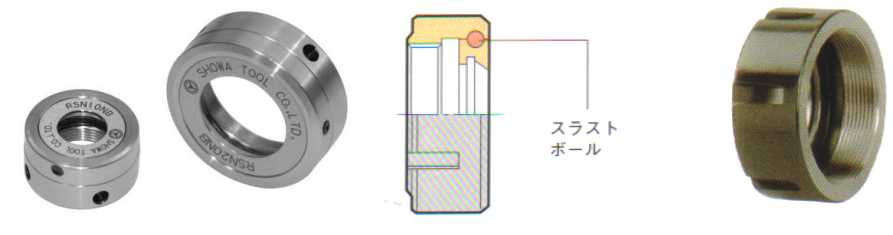

独特的螺母结构
②所有规格的螺母都采用独特的滚珠丝杠结构，
  螺母固定时扭力不会传导给套筒夹头，保证夹持时的高精度。

热处理后精加工螺纹部分,推力球的双重效果,既无须对夹套施与扭力,也可达到高精度夹套稳定紧缩

台湾产品等普通紧固环

其他

同步攻丝

可以安装在有同步机能的加工中心上，作为同步丝锥刀柄，
进行高速攻丝加工

对应主轴内冷却

用在主轴内冷却的加工中心上，用OR型的调整螺钉端面来密封，
从刀头供切削油，提高加工效率。

小 直 径 铣 刀 夹 头 的 操 作 说 明

●套筒的取卸（含油孔用套筒）・・・参照图1
1．拇指置于套筒的位置，食指置于套筒相对一侧的位置。
2．拇指的位置于图中（ハ）位置相吻合。
3．请用拇指和食指的力量沿箭头方向将夹套卸下来。
4．用第三项的方法很难取下的时候（特别是RSC07),用扳手等细小的工具，在夹套的外径沿箭头所示将
其剜下来。

●螺母紧固扭矩

注意：
过度的紧固会引起刀柄本体或者螺母，
夹套的破损，有可能是形成不良品的
原因。
