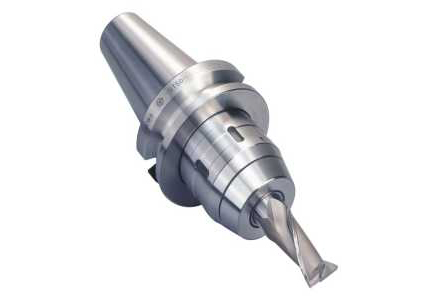

精密夹头刀柄（中直径・大直径铣刀夹头刀柄）
φ１６～φ５０

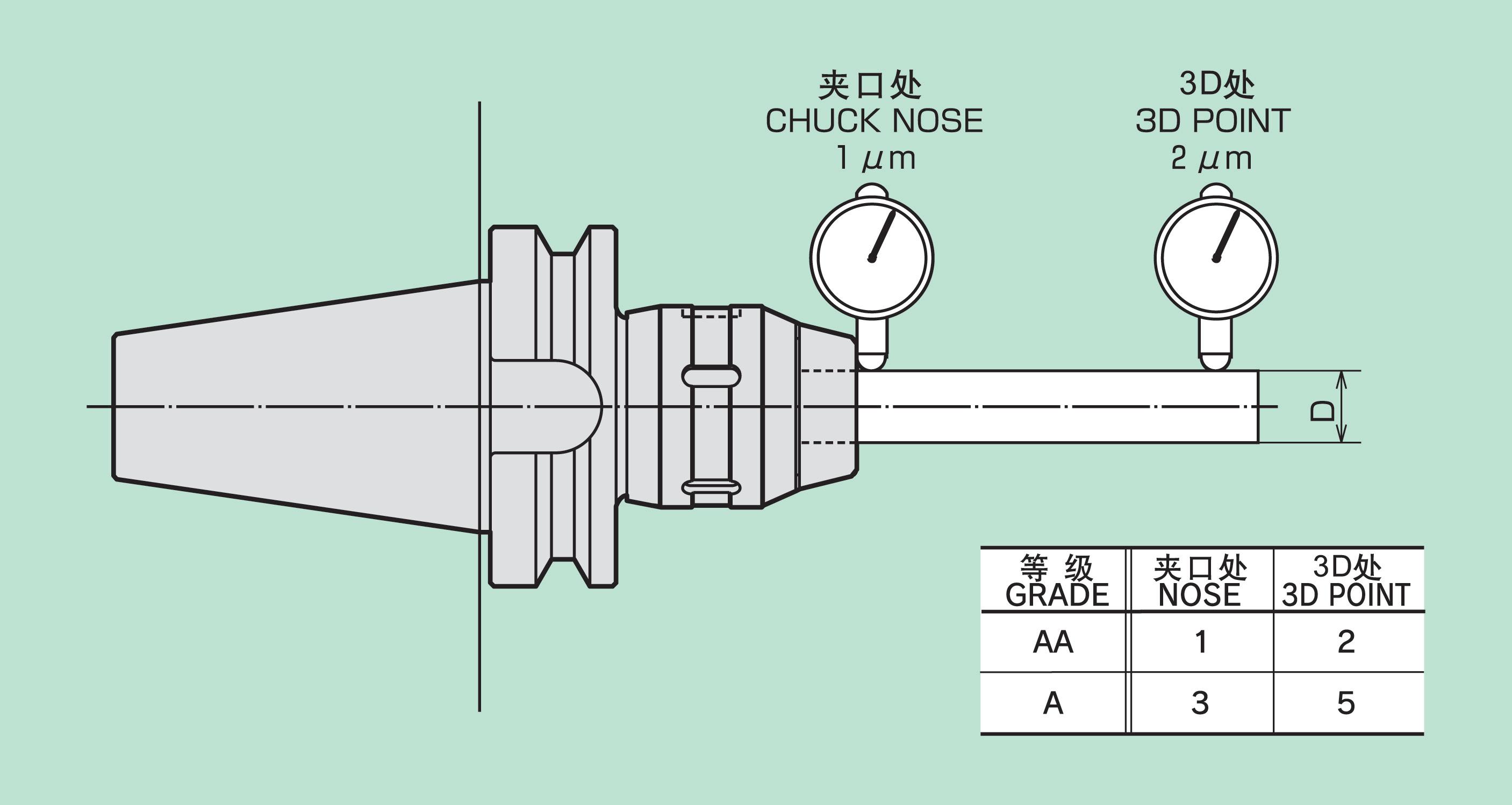

保证振摆精度小于２μm！
领先世界的机械力夹头

保证振摆精度小于２μm！

领先世界的机械力夹头
北一圣和的精密夹头不仅保证机械力夹头的高刚性和高夹持力，同时还实现了与油压夹头相等或者更高的精度。可以延长工具使用寿命，提高加工精度和加工表面的光滑度，进一步提高生产效率。

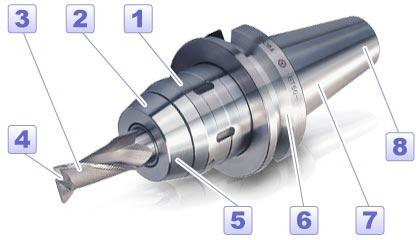

构成

精密夹头刀柄结构比较

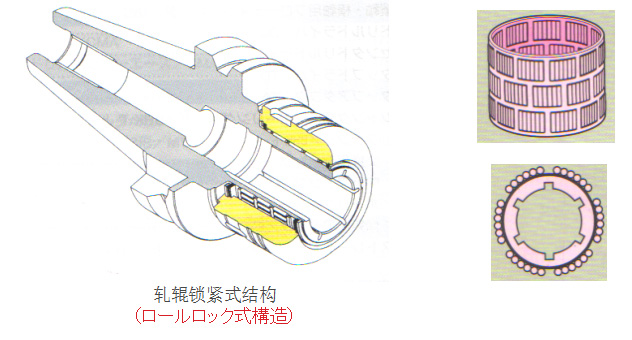

1,一般刀柄结构

对比市面上滚针套笼结构：

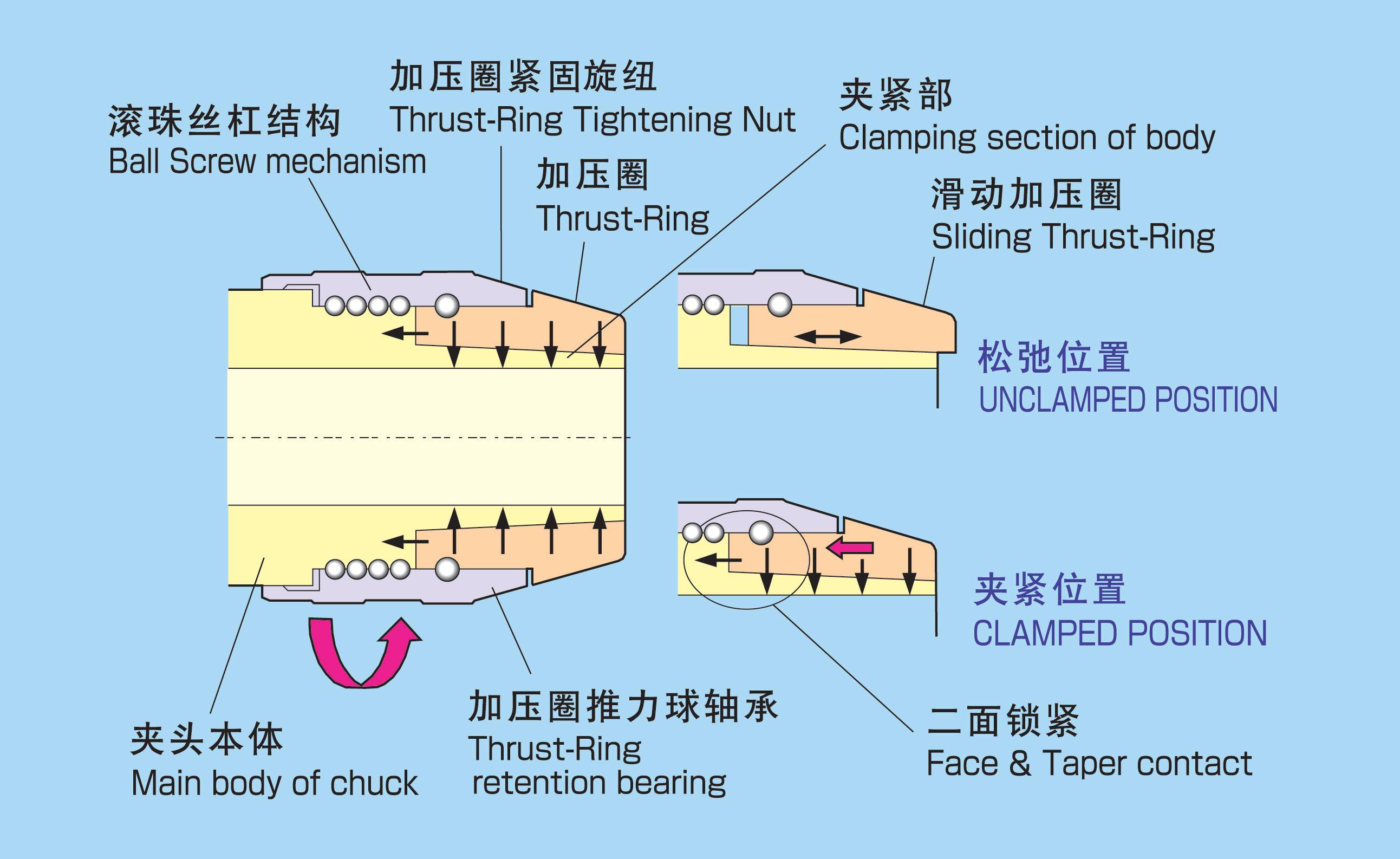

1滚针套笼结构是,滚针与刀柄本体线接触，而滚珠丝杠结构是，加压环与刀柄本体的面接触，面接触具有更高的夹持力 和精度及稳定性。
 2滚针套笼结构由于套笼长期使用，会产生变形，并且滚针与刀柄本体长期接触，造成磨损，从而使刀柄的精度 ，加持力 和寿命降低。滚珠丝杠结构是加压环和刀柄本体直接面接触在锁紧状态下，刀柄本体，加压环，螺母形成一个整体从而保证刀柄的高刚性 ，高精度，高稳定性 ，高寿命。

5. 强大的夹持力
加压圈产生的强大的夹持力会完全加紧夹口，牢固的固定住刀具。
6.高刚性
紧固后本体和加压圈紧密接触而得到高刚性，有一定的壁厚，加
工表面均匀，可以延长工具的寿命。
7.锥体接触精度
保证锥体接触精度大于85% 。
8.低冷处理
防止经年变形，永久保持高精度。

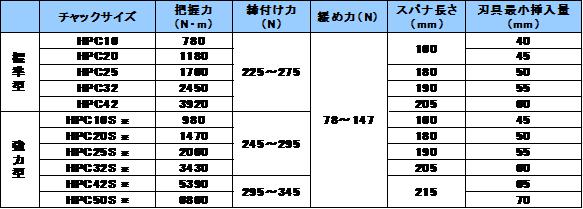

夹持力，操作性以及刀杆的最小插入量

※应为重切削用超级精密夹头刀柄

精密夹头刀柄结构比较

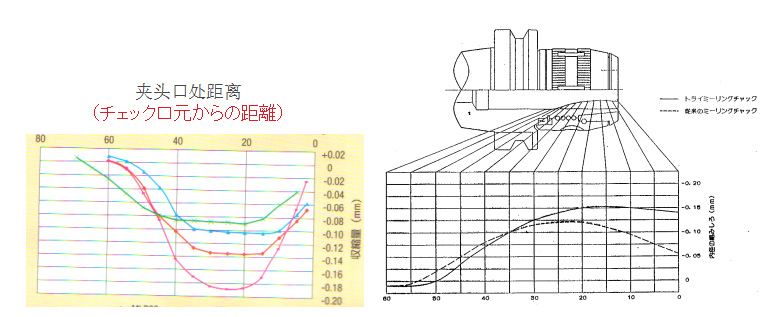

4,夹口处夹持力比较

夹头内径收缩量（チャック内径収縮距離）
