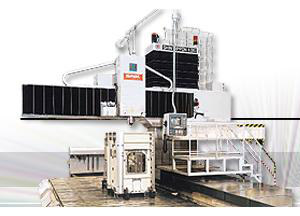

TMS25V(M)

产品介绍



特征:


  •  X轴为双副齿轮/齿轨构造,使行程能够延长(最大25m)。

  • 通过自动定心机能/工件坐标回转定心机能,使得大型工件更容易进行装夹和连续加工。

  • 通过提高单面敞开式结构的刚性,实现大型长工件钻孔加工的高速化和高效加工轴承支撑面。


特长:



行程延长
X轴采用双副齿轮/齿轨构造,能够迎合工件的尺寸延长行程(最大25m)



单面敞开式结构
采用单面敞开式结构,即使是很宽的工件也可以通过以将其
反转而得到2倍的加工范围。
另外,在加工前不易于固定的大型工件,也因单面敞开式结
构使得在其定位时的负担得以减轻。



主要规格


TMS25V(M)

TMS30V(M)

TMS35V(M)

TMS40V

主轴端面到床身下面的距离(mm)

2,880

2,880

2,880

4,170

立柱移动量(mm)

6,000

6,000

6,000

6,000

主轴头移动量(mm)

2,500

3,000

3,500

4,000

主轴上下移动量(mm)

400

400

400

600

机械臂上下移动量(mm)

1,450

1,450

1,450

2,500

主轴转速(min-1)

30~3,000

30~3,000

30~3,000

15~3,000

主轴电动机(kW)

VAC 22

VAC 22

VAC 22

VAC 30

刀库容量(把)

24

24

24

24
